镦头器
产品介绍:
JD 系列液压冷镦器
1 产品介绍
JD系列镦头器是一种预应力工程专用设备,在预应力张拉中配合镦头锚使用,是对预应力钢丝进行墩头的设备,工作时与高压电动油泵配套使用,可用于各种后张拉预应力施工中高强钢丝束的镦头工作,产品广泛应用于桥梁、铁路建设、工业和民用建筑及其它大型特种结构等方面的工程。

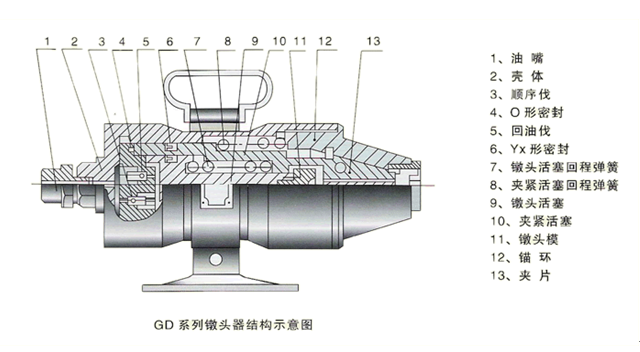

机械构造:镦头器主要由外壳、内外两个油缸、内外两个活塞、锚环、夹片、墩头模、顺序阀等零部件组成。
2设计特点
产品镦头速度快、体积小、重量轻、结构合理、操作简单、质量稳定可靠、设计合理、应用广泛、维修方便。
3 工作原理
将镦头器与油泵联接,启动油泵工作,钢筋放入镦头机内,操作油泵,油液进入缸内,推动活塞,使夹紧夹片将钢丝夹紧。当达到一定压力后,顺序阀中单向阀打开,油液进入夹紧活塞的内腔,推动镦头活塞对钢丝进行镦头;到达额定压力时卸荷。夹片夹紧钢筋,完成钢筋镦头,在回程弹簧的作用下各零件自动复位,完成镦头工作。
JD 系列液压冷镦器
1 产品介绍
JD系列镦头器是一种预应力工程专用设备,在预应力张拉中配合镦头锚使用,是对预应力钢丝进行墩头的设备,工作时与高压电动油泵配套使用,可用于各种后张拉预应力施工中高强钢丝束的镦头工作,产品广泛应用于桥梁、铁路建设、工业和民用建筑及其它大型特种结构等方面的工程。
机械构造:镦头器主要由外壳、内外两个油缸、内外两个活塞、锚环、夹片、墩头模、顺序阀等零部件组成。
产品镦头速度快、体积小、重量轻、结构合理、操作简单、质量稳定可靠、设计合理、应用广泛、维修方便。
3 工作原理
将镦头器与油泵联接,启动油泵工作,钢筋放入镦头机内,操作油泵,油液进入缸内,推动活塞,使夹紧夹片将钢丝夹紧。当达到一定压力后,顺序阀中单向阀打开,油液进入夹紧活塞的内腔,推动镦头活塞对钢丝进行镦头;到达额定压力时卸荷。夹片夹紧钢筋,完成钢筋镦头,在回程弹簧的作用下各零件自动复位,完成镦头工作。
