液压传动系统的6个步骤

2023-04-22 22:34:35 admin

 液压传动系统的6个步骤及其注意事项

   1、明确对液压传动系统的工作要求,是设计液压传动系统的依据,由使用部门以技术任务书的形式提出。

   2、拟定液压传动系统图。(1)根据工作部件的运动形式,合理地选择液压执行元件;(2)根据工作部件的性能要求和动作顺序,列出可能实现的各种基本回路。此时应注意选择合适的调速方案、速度换接方案,确定措施和卸荷措施,保证自动工作循环的完成和顺序动作的完成。

   液压传动方案拟定后,应按国家标准规定的图形符号绘制正式原理图。图中应标注出各液压元件的型号规格,还应有执行元件的动作循环图和电气元件的动作循环表,同时要列出标准(或通用)元件及辅助元件一览表。

   3、计算液压系统的主要参数和选择液压元件。(1)计算液压缸的主要参数;(2)计算液压缸所需的流量并选用液压泵;(3)选用油管;(4)选取元件规格;(5)计算系统实际工作压力;(6)计算功率,选用电动机;(7)发热和油箱容积计算;

   4、进行必要的液压系统验算。

   5、液压装置的结构设计。

   6、绘制液压系统工作图,编制技术文件。

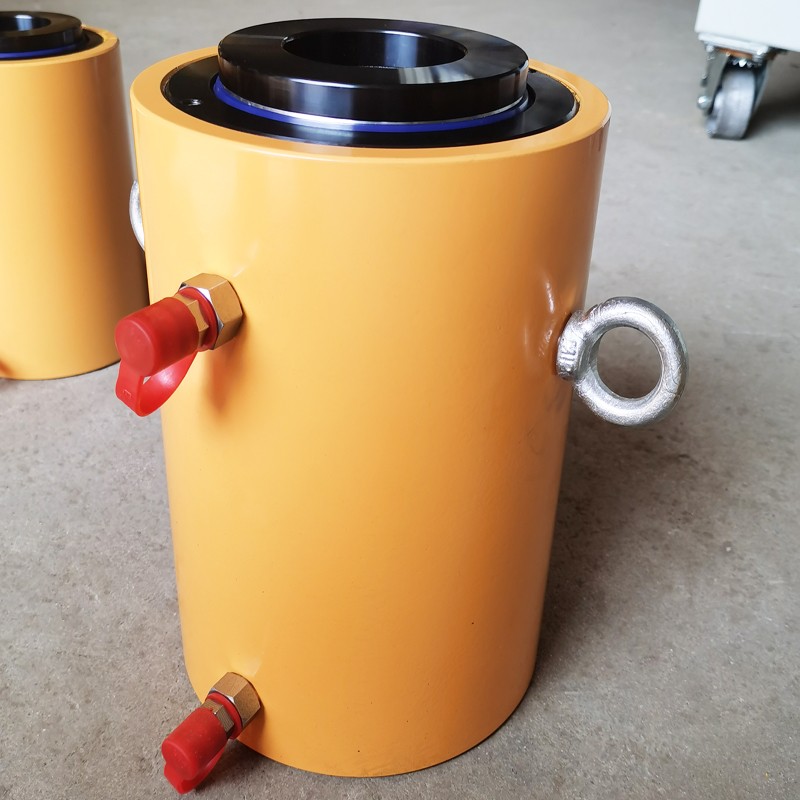

空心千斤顶
