液压千斤顶的组成

2022-07-25 22:38:11 admin

千斤顶有外壳、大活塞、小活塞、扳手、油箱等部件组成。

液压千斤顶的组成

液压系统主要由:动力元件(油泵)、执行元件(油缸或液压马达)、控制元件(各种阀)、辅助元件和工作介质等五部分组成。

 1、 动力元件(油泵)它的作用是把液体利用原动机的机械能转换成液压力能,是液压传动中的动力部分。
 2、 执行元件(油缸、液压马达)它是将液体的液压能转换成机械能。其中油缸做直线运动,马达做旋转运动。
 3、 控制元件  包括压力阀、流量阀和方向阀等,它们的作用是根据需要无级调节液压动机的速度,并对液压系统中工作液体的压力、流量和流向进行调节控制。
 4、 辅助元件  除上述三部分以外的其它元件,包括压力表、滤油器、蓄能装置、冷却器、管件及邮箱等,它们同样十分重要。
 5、 工作介质  工作介质是指各类液压传动中的液压油或乳化液,它经过油泵和液动机实现能量转换。

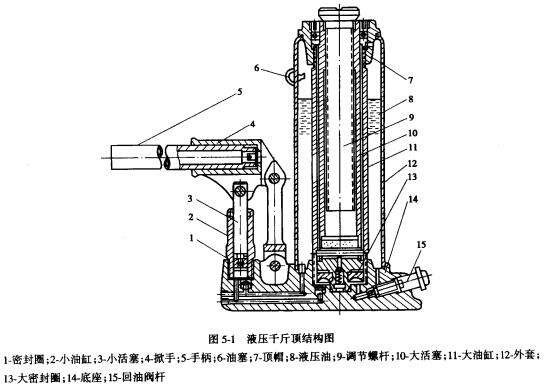

液压千斤顶的结构图

空心千斤顶

 液压千斤顶结构图1所示,工作时通过上移6手柄使7小活塞向上运动从而形成局部真空,油液从邮箱通过单向阀9被吸入小油缸,然后下压6手柄使7小活塞下压,把小油缸内的液压油通过10单向阀压入3大油缸内,从而推动2大活塞上移,反复动作顶起重物。通过1调节螺杆可以调整液压千斤顶的起始高度,使用完毕后扭转4回油阀杆,连通3大油缸和邮箱,油液直接流回邮箱,2大活塞下落,大活塞下落速度取决于回油阀杆的扭转程度
